NatShell S3900系列萬兆交換機
產品概述

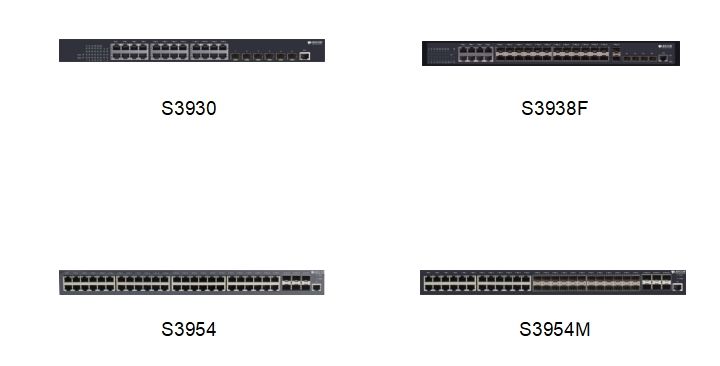

NatShell S3900系列是藍海卓越面向下一代IP城域網、大型園區網、企業網推出的新一代匯聚萬兆交換機。該產品采用業界先進的硬件架構，在提供高性能的L2/L3/L4線速交換服務基礎上，進一步融合了IPv6、MPLS VPN、網絡安全、等多種網絡業務，結合不間斷升級、不間斷轉發、優雅重啟、冗余保護等多種高可靠性技術，從而保證了網絡最長時間的不間斷通信能力。NatShell S3900系列有S3930、S3938F、S3954、S3954M多種產品形態，支持高達48個千兆+6個萬兆端口，能夠滿足不同規模網絡對設備的端口密度及性能要求。
產品特性
先進的硬件架構設計，業界領先的強大處理能力?在1U盒式交換機上，實現48個千兆+6個萬兆的高端口密度，搭載高性能的ASIC交換芯片，可滿足各種復雜場景的應用需求。
創新的VSS虛擬化集群交換技術
?S3900系列支持創新的 Virtual Switch System虛擬化集群交換技術，可以將多臺物理設備虛擬化為邏輯上的一臺設備，其虛擬系統的性能、可靠性、及管理相比于獨立的物理設備具有無與倫比的優越性。
?性能翻倍：虛擬化系統可以充分利用物理設備間的每一條鏈路，避免傳統組網模型生成樹協議對鏈路的阻塞，物盡其用，性能翻倍，最大程度保護原有鏈路投資。
?高可靠性：基于先進的分布式處理技術，通過高效的跨物理設備鏈路聚合功能，實現邏輯控制平面、業務控制平面和業務數據平面的三平面分離，提供不間斷的三層路由轉發，避免了單點故障所造成的業務中斷，極大地提高了虛擬系統的可靠性。
?易管理：整個虛擬系統實現單一IP統一管理，實際物理設備對用戶透明，簡化了對網絡設備和網絡拓撲的管理，大大提高了網絡運營效率，從而有效降低運營維護成本。
運營級的高可靠性
?基于HPS（Hitless Protection System）無中斷保護系統，S3900系列的關鍵器件，如電源模塊均為雙備份、可熱插拔，支持故障時無縫切換，無需人工干預。
?S3900系列支持STP/RSTP/MSTP協議，支持VRRP協議，同時支持環網保護，雙上行主備鏈路保護，LACP鏈路聚合等簡單高效的冗余保護機制。
?支持ISSU（In-Service Software Upgrade）業務不中斷系統升級，保證系統升級時用戶數據的不間斷轉發。
?超高精度的BFD雙向鏈路檢測機制，通過和二、三層協議的聯動，實現毫秒級的故障檢測及業務恢復，極大程度地提高了網絡系統的可靠性。
?完善的以太網OAM機制，支持802.3ah、802.1ag和ITU-Y.1731，通過對網絡運行狀態的實時監控，實現對故障的快速檢測與定位。
?S3900系列軟硬件的高可靠性設計，滿足電信級業務50ms的故障恢復時間要求，真正做到了運營級核心設備5個9（99.999%）的高可靠性。
豐富的業務特性
?完善的二、三層組播路由協議，滿足IPTV、多終端的高清視頻監控和高清視頻會議的接入需求；
?齊備的三層路由協議，超大的路由表容量，滿足各種類型的網絡互聯需求，可組建超大型的園區網、企業網和行業用戶專網。
?全面支持二、三層的MPLS VPN，可組建超大型的MPLS VPN核心網絡，滿足行業專網VPN用戶、企業網VPN用戶的接入需求。
全面的IPv6解決方案
?全面支持IPv6協議族，支持IPv6鄰居發現、ICMPv6、Path MTU 發現、DHCPv6等IPv6特性。
?支持基于IPv6的Ping、Traceroute、Telnet、SSH、ACL等，滿足純IPv6網絡設備管理及業務控制的需要。
?支持MLD、MLD Snooping等IPv6組播特性，支持IPv6靜態路由、RIPng、OSPFv3、BGP4+等IPv6三層路由協議，為用戶提供完善的IPv6二、三層解決方案。
?支持豐富的IPv4向IPv6過渡技術，包括：IPv6手工隧道、自動隧道、6to4隧道、ISATAP隧道等隧道技術，保證IPv4網絡向IPv6網絡的平滑過渡。
完善的安全機制
?設備級安全防護：先進的硬件架構設計，硬件實現對報文的分級調度及保護，支持防范DoS、TCP的SYN Flood、UDP Flood、廣播風暴、大流量等對設備的攻擊；支持命令行分級保護，不同級別用戶擁有不同管理權限；
?完備的安全認證機制：支持IEEE 802.1x、Radius、BDTacacs+等，可為用戶提供完備的安全認證機制。
?增強的業務安全機制：支持相關路由協議的明文或MD5認證，支持uRPF逆向路由查找技術，可有效控制非法業務；硬件級報文深度檢測和過濾技術，支持對控制報文和數據報文的深度檢測，從而有效隔離非法數據報文，提高網絡系統的安全性。
創新的綠色環保設計
?智能的電源管理系統：S3900系列采用先進的電源系統架構設計，實現高效的電源轉換，獨有的電源監控、緩啟動等功能，實時監測整機運行狀態，智能調節，深度節能。
?智能的風扇管理系統：智能風扇設計，支持自動調速，有效降低轉速、減少噪聲，同時延長了風扇的使用壽命。
?支持能效以太網功能，遵循國際標準IEEE 802.3az，有效降低了能源消耗。
產品參數
| 項目 | S3930 | S3938F | S3954 | S3954M | |
| 交換容量 | 598G/5.98T | ||||
| 包轉發率 | 222M/342M | 222M/342M | 252M/342M | 252M/342M | |
| MAC容量 | 32K/64K | ||||
| 業務端口 | 24千兆電口 6萬兆光口 |
24千兆光口 8千兆電口 6萬兆光口 |
48千兆電口 6萬兆光口 |
24千兆電口 24千兆光口 6萬兆光口 |
|
| 機箱尺寸 | 440*350*44（mm） | ||||
| 電源 | AC：100V-240V，50Hz±10% DC：-36V~-72V 熱插拔雙電源可選 |
||||
| 環境要求 | 工作溫/濕度：0℃-50℃，10%-90%無凝露 存儲溫/濕度：-20℃-70℃；5%-95%無凝露 |
||||
| Mac交換 | 支持靜態配置和動態學習MAC地址 支持查看和清除MAC地址 MAC地址老化時間可配置 支持MAC地址學習數量限制 支持MAC地址過濾功能 支持黑洞MAC表項 支持IEEE 802.1AE MacSec安全控制 |
||||
| VLAN | 支持4K VLAN表項 支持GVRP 支持1：1和N：1 VLAN Mapping 支持基本QinQ功能 支持靈活QinQ功能 支持Private VLAN |
||||
| STP | 支持802.1D（STP）、802.1W（RSTP）、802.1S（MSTP） 支持BPDU保護、根保護、環路保護 |
||||
| 組播 | 支持IGMP v1/v2/v3 支持IGMP Snooping 支持IGMP Fast Leave 支持組播組策略及組播組數量限制 支持組播流量跨VLAN復制 支持PIM-SM、PIM-DM |
||||
| IPv4 | 支持靜態路由、RIP v1/v2、OSPF、BGP、IS-IS、BEIGRP 支持策略路由 支持等價路由實現負載均衡 支持BFD for OSPF、BGP |
||||
| IPv6 | 支持ICMPv6、DHCPv6、ACLv6、IPv6 Telnet 支持IPv6鄰居發現 支持Path MTU發現 支持MLD v1/v2 支持MLD Snooping 支持IPv6靜態路由、RIPng、OSPFv3、BGP4+ 支持手工隧道、ISATAP隧道、6to4隧道 |
||||
| MPLS VPN | 支持LDP協議 支持MCE 支持MPLS VPN的P/PE功能要求 支持MPLS TE 支持MPLS OAM |
||||
| QoS | 支持基于L2/L3/L4協議頭各字段的流量分類 支持CAR流量限制 支持802.1P/DSCP優先級重新標記 支持SP、WRR、SP+WRR等隊列調度方式 支持Tail-Drop、WRED等擁塞避免機制 支持流量監管與流量整形 支持Ingress和Egress ACL，支持匹配L2、L3、L4和IP五元組，進行復制、轉發、丟棄 支持Hash同源同宿負載均衡，保證流量輸出的會話完整性 |
||||
| 安全特性 | 支持基于L2/L3/L4的ACL流識別與過濾安全機制 支持防DDoS攻擊、TCP的SYN Flood攻擊、UDP Flood攻擊等 支持對組播、廣播、未知單播報文的抑制功能 支持端口隔離 支持端口安全、IP+MAC+端口綁定 支持DHCP Snooping、DHCP Option 82 支持IEEE 802.1x認證 支持Radius、BDTacacs+認證 支持uRPF 支持命令行分級保護 |
||||
| 可靠性 | 可選支持電源1+1備份 支持靜態/LACP方式鏈路聚合，支持跨業務卡的鏈路聚合 支持EAPS，ERPS環網保護 支持HSRP，VRRP熱備協議 支持GR for OSPF、BGP 支持BFD for OSPF、BGP 支持ISSU業務不中斷系統升級 |
||||
| 管理維護 | 支持Console、Telnet、SSH 2.0 支持ZTP零接觸配置開通（Zero Touch Provisioning） 支持基于瀏覽器WEB方式管理 支持SNMP v1/v2/v3 支持TFTP方式的文件上傳、下載管理 支持RMON事件歷史記錄 支持sFLOW等流量統計分析 |
||||
| 綠色節能 | 支持IEEE 802.3az綠色能效以太網 | ||||
| 防雷 | 防雷等級≥6KV | ||||
